Reisender Block für für SJ PETRO, RG PETRO, DFXK, BOMCO, ZYT, Anlage HH Drilling And Workover
Produktdetails:
| Herkunftsort: | China |
| Zertifizierung: | API 8A/8C |
| Modellnummer: | YC, YG-Modell |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | USD5000-50000/pc |
| Verpackung Informationen: | Export-Eisen-Palette |
| Lieferzeit: | 15-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Sätze pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Reiseblock für SJ PETRO,RG PETRO,DFXK,BOMCO,ZYT,HH Bohr- und Umbauanlage | Schlüsselwörter: | Reiseblock der Bohrmaschine |
|---|---|---|---|
| Anwendung: | Ölbohrungen | Material: | Stahl aus Legierten |
| Art der Verarbeitung: | Schmieden | Farbe: | Gelb |
| Hervorheben: | SJ PETRO Reiseblock,RG PETRO Reiseblock,DFXK Reiseblock |
||
Produkt-Beschreibung
Reiseblock für SJ PETRO,RG PETRO,DFXK,BOMCO,ZYT,HH Bohr- und Umbauanlage
Reiseblöcke
Reiseblock & Hook ist eine der Aufzugsvorrichtungen für Erdölbohranlagen und Überholanlagen mit integriertem Aufbau, die die Länge zwischen Reiseblock und Haken verkürzen kann,mit einer Breite von mehr als 20 mm,.
Die Fahrblöcke entsprechen der API-Spezifikation 8A/8C.
| Modell | YC225 | YC315 | YCF315 | YC450 | YC585 | YC675 |
| Max. Hakenlast kN | 2250 | 3150 | 3150 | 4500 | 5850 | 6750 |
| O.D. von Hefen mm (in) | 1120 (44) | 1120 (44) | 1270 (50) | 1524 (60) | 1524 (60) | 1524(60) |
| Anzahl der Schaufel | 5 | 6 | 6 | 6 | 7 | 7 |
| Durchmesser der Drahtleitung mm (in) | 29 (11/8) 32 (11/4) |
32 (11/4) 35 (13/8) |
35 (13/8) | 35 (13/8) 38 (11/8) |
42 (15/8) | 45 (13/4) 42 (15/8) |
| Gesamtgröße (LxWxH) mm | 2294x1190x630 | 2680 x 1350 x 974 | 2145x1380x1635 | 3075x1600x800 | 3086x1600x953 | 3087x1600x970 |
Produkte empfehlen
Bohrhaken
Die Karosserie, die Befestigung und die Befestigungsstütze sind mit speziellem Legierungsstahl gegossen.
Ausgestattet mit einer hydraulischen Schnubberanlage zum Schutz der Bohrrohrverbindungen beim Herstellen/Ausbrechen von Verbindungen.
Am Haken befindet sich eine zuverlässige Sicherheitsvorrichtung.
Die primärlasttragenden Teile des Hakens unterliegen der NDE-Prüfung.
Es ist mit einer Bremsvorrichtung ausgestattet, um den Körper abzusperren.
Die Haken entsprechen der API-Spezifikation 8A/8C.
| Modell | DG225 | DG 315 | DG450 | DG675 |
| Max. Hakenlast kN | 2250 | 3150 | 4500 | 6750 |
| Öffnung des Haupthakens mm (in) | 190 (7 1/2) | 220 (8 5/8) | 220 (8 5/8) | 240 (9 7/16) |
| Durchmesser des Großhakens mm (in) | 160 (6 1/4) | 180 (7) | 180 (7) | 228 (9) |
| Fassungsverlauf mm (in) | 180 (7) | 200 (8) | 200 (8) | 220 (8 7/10) |
| Gesamtgröße (LxWxH) mm | 2545x720x750 | 2953x890x880 | 2950 x 890 x 880 | 3600x1110x1020 |

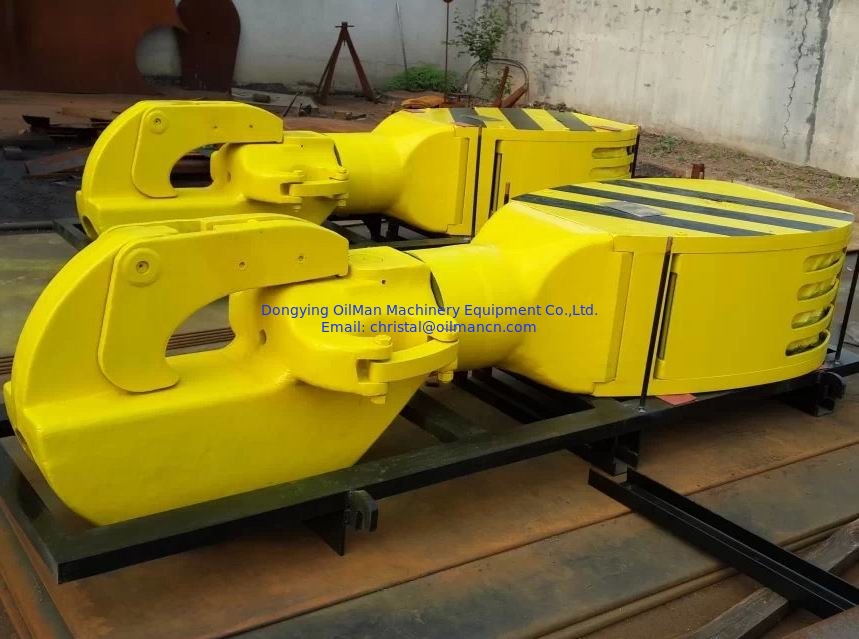

Montage von Hakenblöcken
Durch die Verbindung des Fahrblocks und des Hakens wird die Gesamtlänge verringert, um den Anforderungen eines Spitzenantriebs gerecht zu werden.
Die Wellen des Fahrblocks sind mit Legierungsstahl geschmiedet und mit einem Schmierloch für ein Lager für einen Schub versehen.
Die Rillen der Schiebe werden mit mittlerer Frequenz gelöscht, um die Oberflächenhärte zu verbessern und die Lebensdauer zu verlängern.
Die Schaufel sind mit doppelseitigen konischen Walzlagern ausgestattet, die jeweils einen eigenen Schmierkanal haben.
Die Anhäufung des Hakenblocks entspricht der API-Spezifikation 8A/8C.
An dem Haken befindet sich eine zuverlässige Sicherheitsvorrichtung.
Die primärlasttragenden Teile des Hakens unterliegen der NDE-Prüfung.
| Modell | YG60 | YG70 | YG80 | YG90 | YG110 | YG135 | YG160 | YG180 | YG225 |
| Maximale Belastung (kN) | 585 | 675 | 800 | 900 | 1125 | 1350 | 1580 | 1800 | 2250 |
| Ausrüstungsschutz (mm) | 610 | 610 | 610 | 760 | 760 | 760 | 760, 915 | 915 | 915 |
| Schleife Qty | 4 | 3 | 3 | 3 | 4 | 4 | 4, 5 | 4 | 5, 6 |
| Wiredline-Dia. | 22 | 22 | 26 | 26 | 26 | 26 | 26, 29 | 32 | 29, 32 |
| Typ des Hakens | Drei. | ||||||||
| Größe des Hakenöffnungsloches (mm) | 110 | 110 | 110 | 110 | 150 | 152 | 180 | 190 | 190 |
| Modell | YG170 | YG315 | YG450 |
| Max. Hakenlast kN | 1700 | 3150 | 4500 |
| O.D. von Hefen mm (in) | 915 (36) | 1270 (50) | 1524 (60) |
| Anzahl der Schaufel | 5 | 6 | 6 |
| Durchmesser der Drahtleitung mm (in) | 29 (11/8) / 32 (11/4) | 32 (13/8) / 35 (13/8) | 35 (13/8) / 38 (11/2) |
| Öffnung des Haupthakens mm (in) | 180 (7) | 220 (85/8) | 220 (85/8) |
| Durchmesser des Haupthakens mm (in) | 150 (6) | 180 (7) | 180 (7) |
| Durchmesser des kleineren Hakens mm (in) | 90 (31/2) | 120 (43/4) | 120 (43/4) |
| Gesamtgröße (LxWxH) mm | 3294x960x630 | 4322x1350x784 | 4887x1600x880 |
